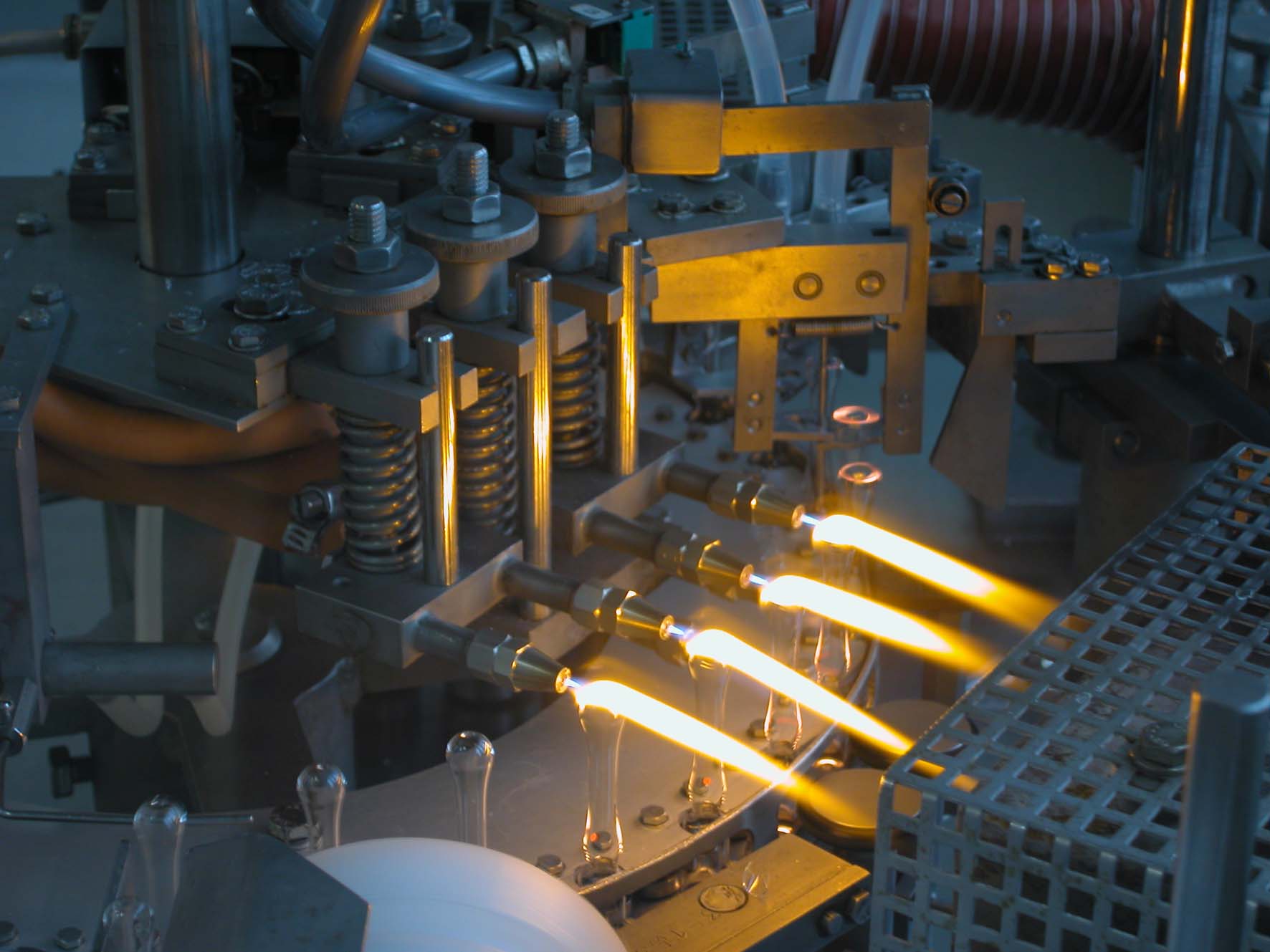

Photo de la remplisseuse originale en fonctionnement.

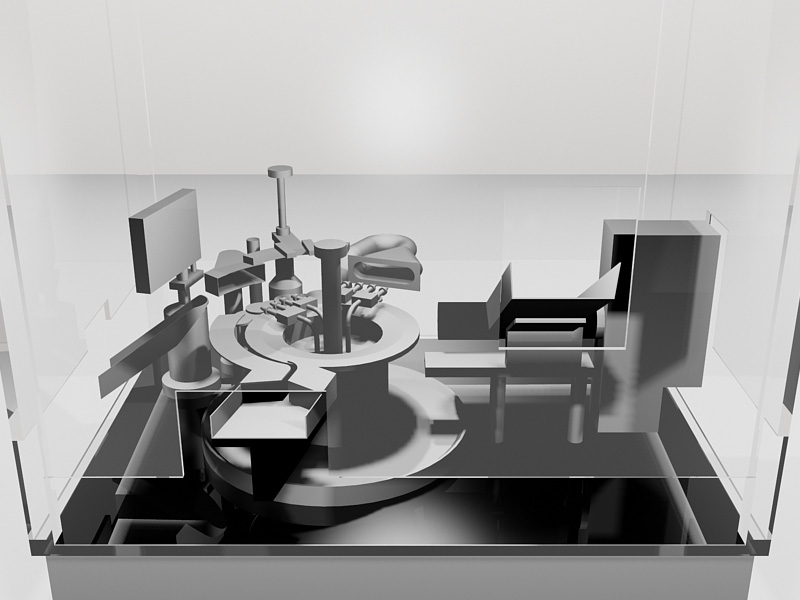

Vue du modèle 3D.
Vue ombrée générale avec 2 plans des vitesses obtenues dans la machine.

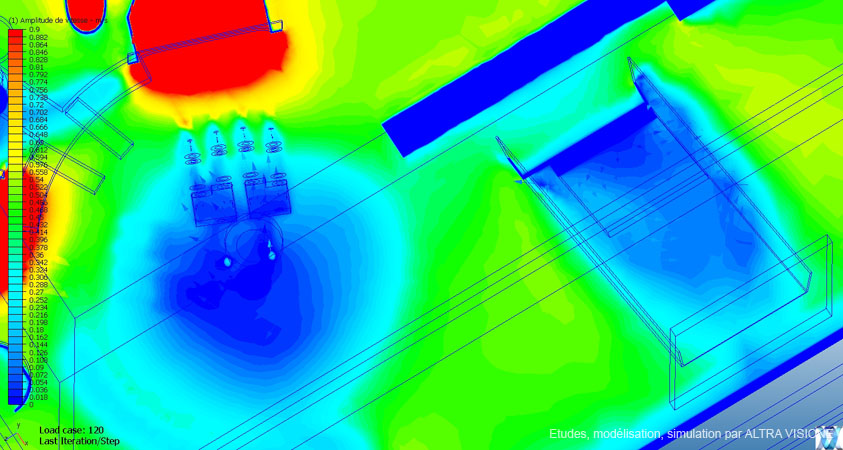

Zoom sur la simulation au niveau du remplissage.

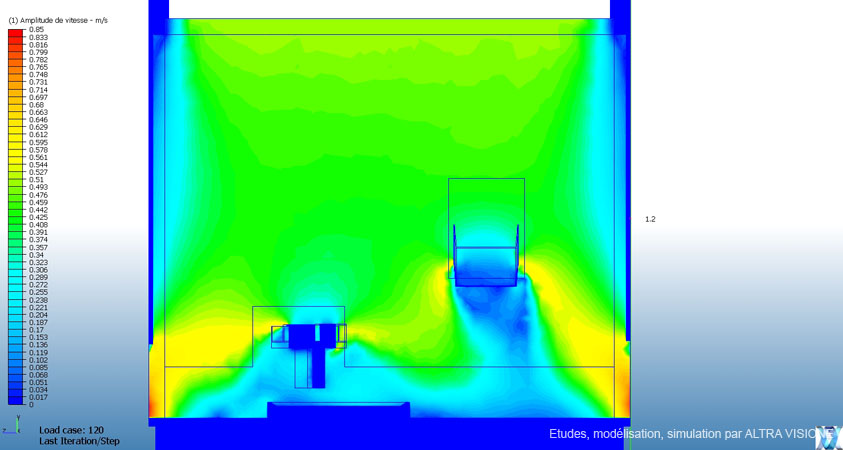

Coupe transversale-Vérification des vitesses.

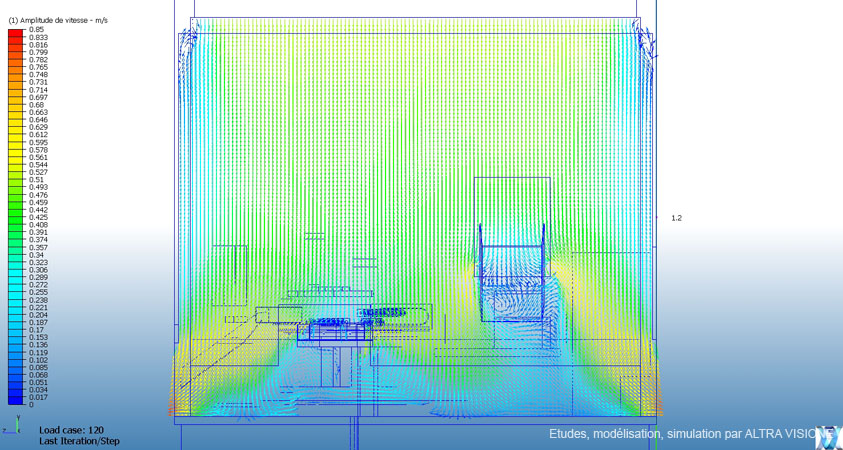

Coupe transversale-Vérification des vitesses-version avec les vecteurs..

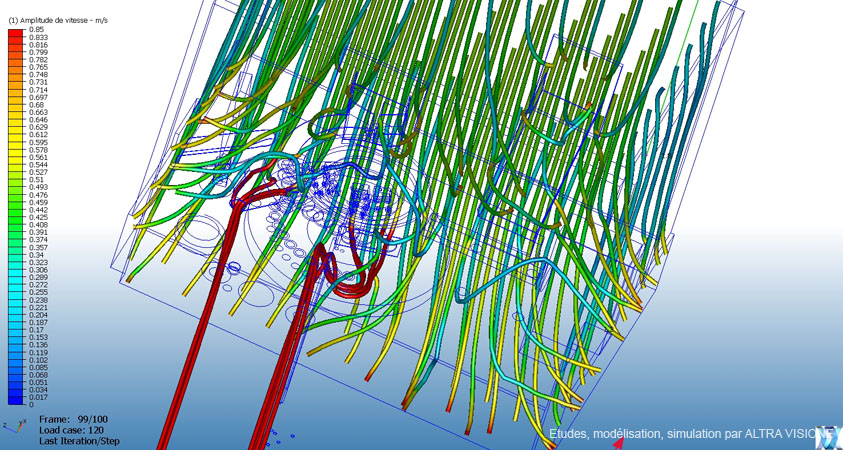

Vue générale des flux par la méthode des 'brins de laine'.

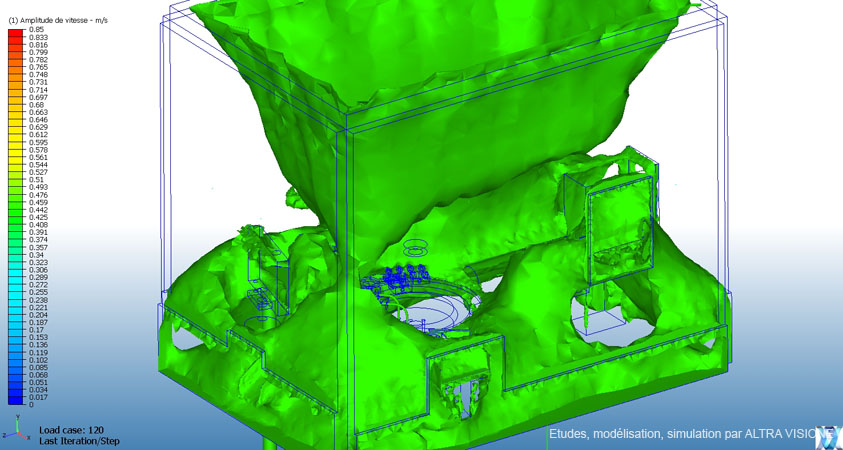

Vue générale ISO pour une vitesse donnée.
Informations projet :
- Categorie: Simulation
Simulation d'une remplisseuse d'ampoules injectables située dans un local de classe B.
Conception/Simulation/Suivi Réalisation par ALTRA VISIONE ingénierie.
Simulation des flux aérauliques existants et futurs pour améioration de l'environnement de remplissage de la machine.
Suppression d'un plafond soufflant et remplacement par un flux laminaire directement intégré.
Simulation des flux aérauliques théoriques, suivi de la simulation du flux laminaire tel que prévu par le fabricant.
Les corrections des imperfections de conception ont permis de fournir un flux parfaitement adapté.
L'anticipation du comportement des nouveaux flux aérauliques a également permis de modifier des points essentiels sur la machine existante pour permettre l'écoulement laminaire des flux aérauliques mais aussi et surtout pour permettre au personnel de travailler en toute sécurité.
