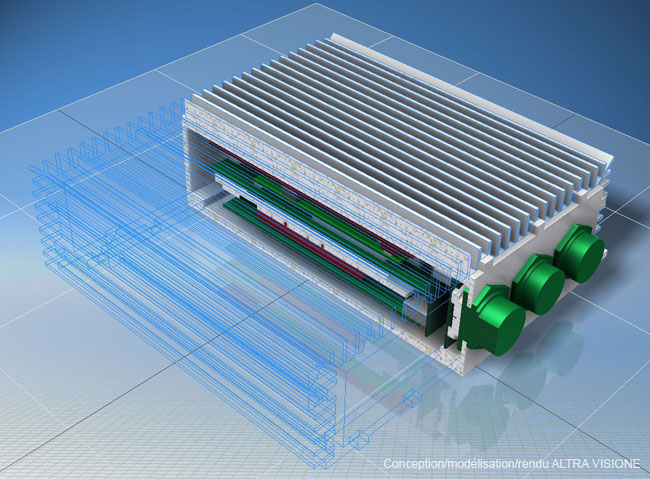

Vue extérieure du modèle 3D en coupe-01.
Vue extérieure du modèle 3D en coupe-02.

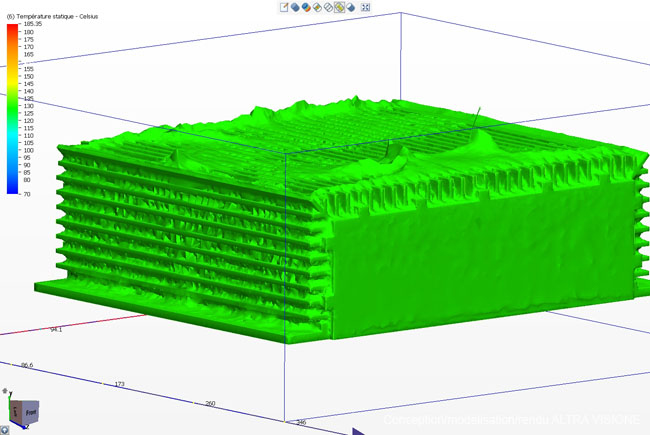

Vue ISO de la température extérieure de l'électronique.

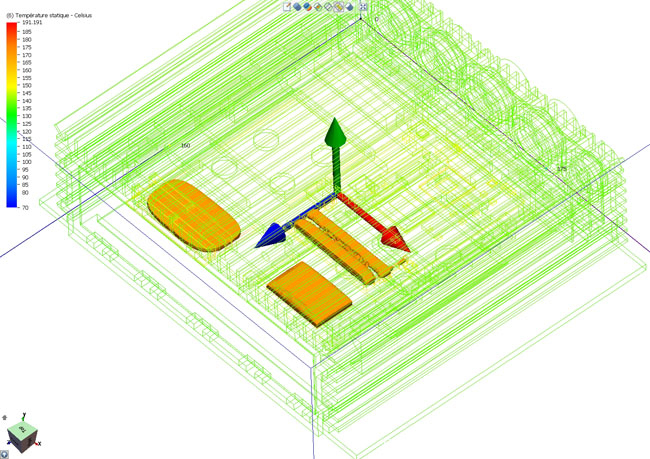

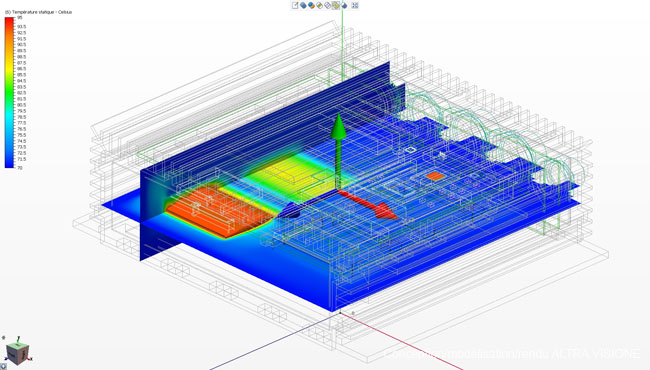

Vue ciblée de la T° en ombrée sur certains composants-01.

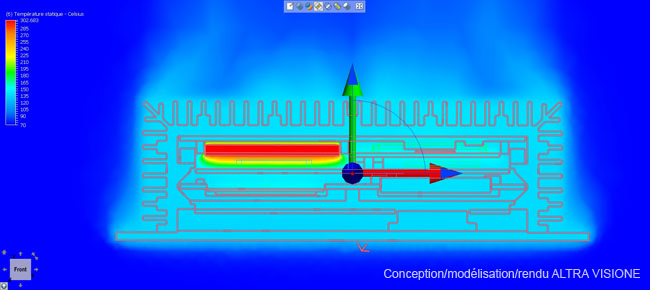

Vue en coupe de la T° en ombrée sur un composant.
Vue ciblée de la T° en ombrée sur certains composants-02.

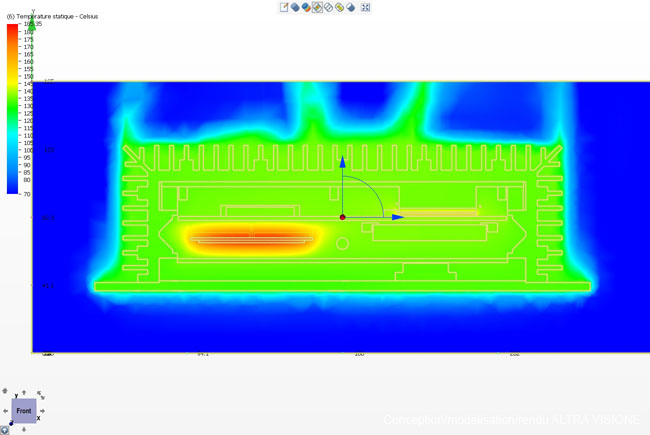

Vue ombrée des températures int./ext. du modèle.

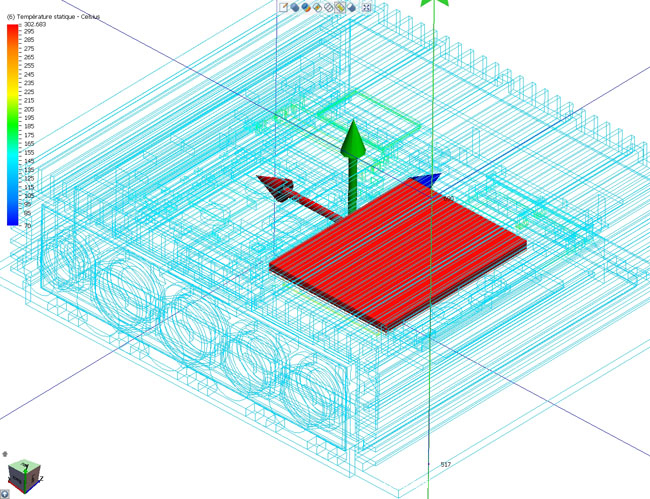

Vue ISO des températures de composants après optimisation du modèle-01.

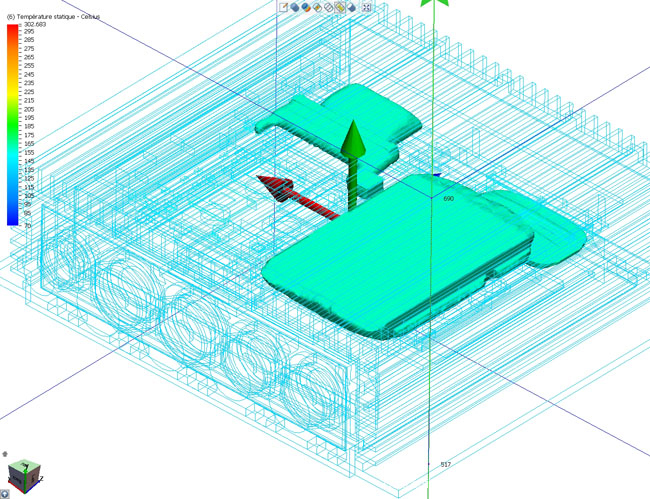

Vue ISO des températures de composants après optimisation du modèle-02.
Informations projet :
- Categorie : Simulation
Simulation d'une électronique industrielle.
L'électronique est destinée à travailler en ambiance difficile, la température ambiante maximale de fonctionnement pouvant monter à 70°C.
La simulation CFD a permis de remplacer les essais habituels réalisés avec de véritables électroniques et un four de test par une série de simulations rapides et peu onéreuses.
La simulation CFD a permis d'optimiser le placement et le type de composants tout en diminuant de façon drastique le côut de revient du prototype.
